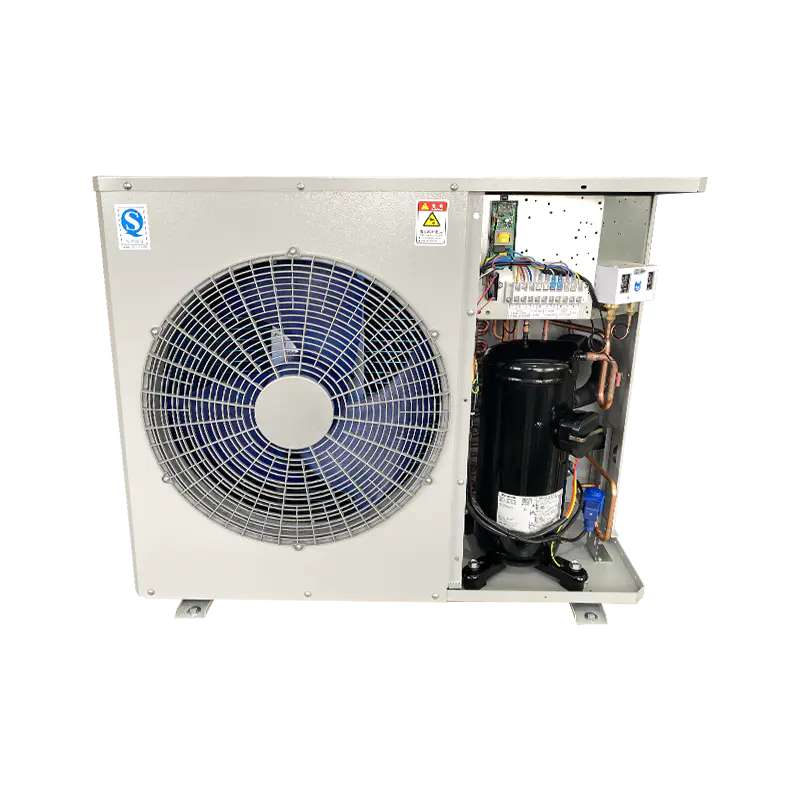

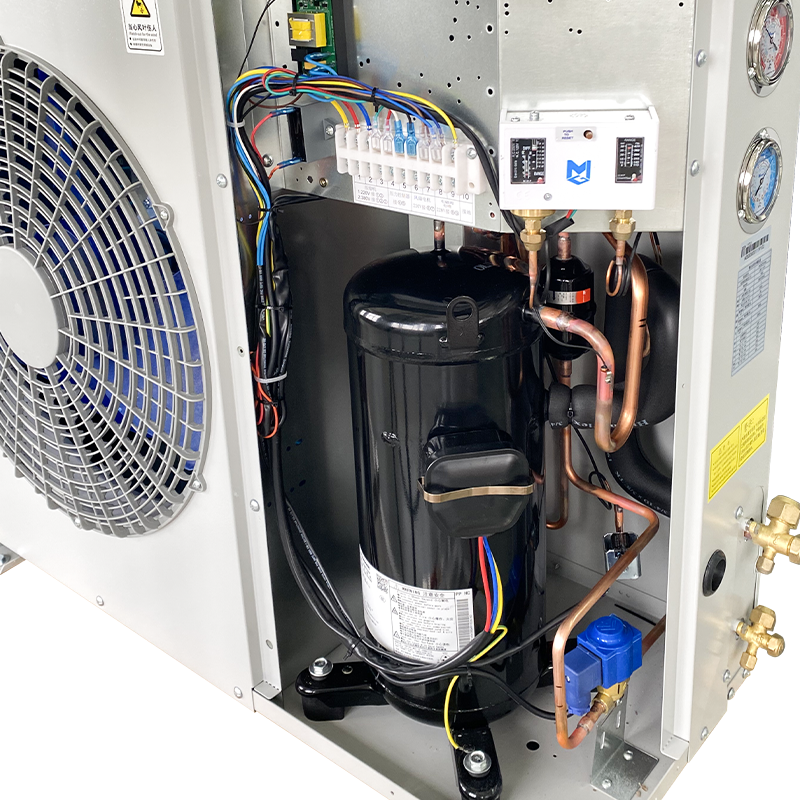

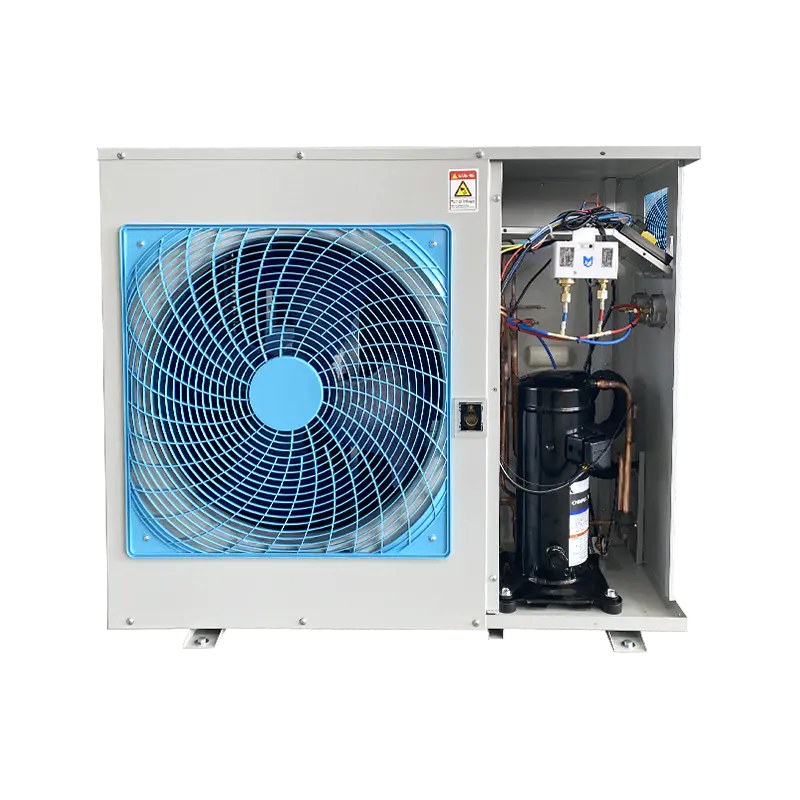

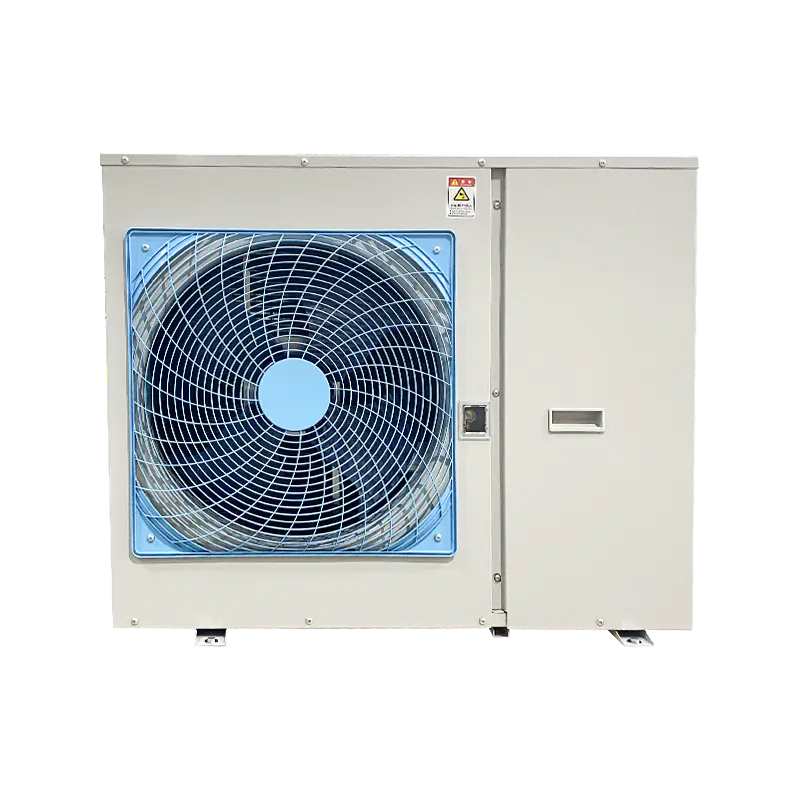

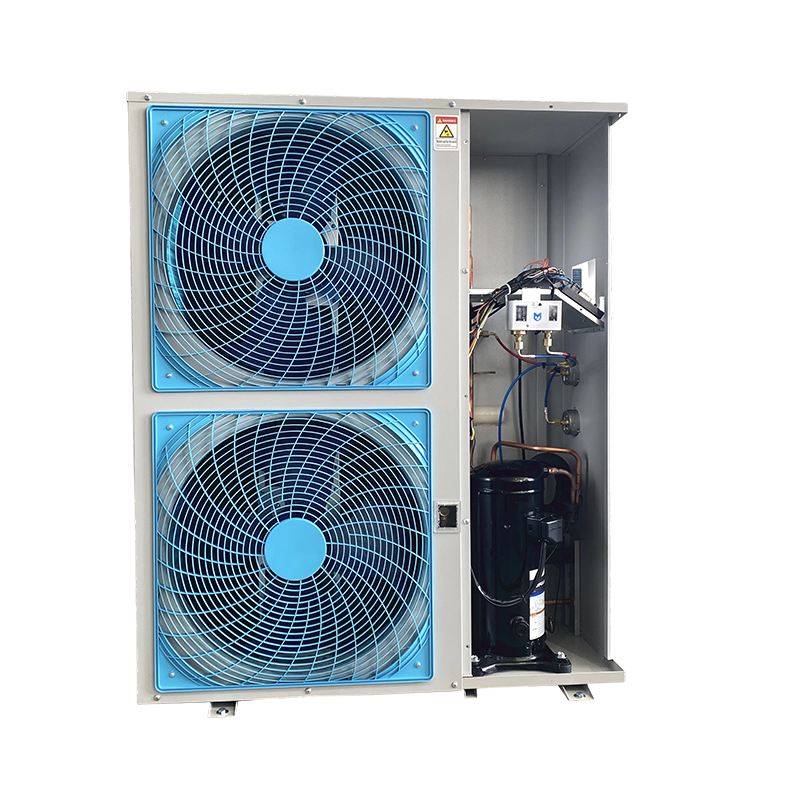

측면 공기 배출구 응축 장치(Copeland 압축기 사용) 2-20HP 판매 중
| 유닛 모델 | AOSZGA-2HP | AOSZGA-3HP | AOSZGA-4HP | AOSZGA-5HP AOSZGA-6HP | AOSZGA-8HP | AOSZGA-10HP | AOSZGA-8HP | AOSZGA-10HP | AOSZGA-13HP | AOSZGA-15HP | AOSZGA-20HP | ||
| 응축공기출구형 | 측면 공기 배출구 | 상단 공기 배출구 | |||||||||||
| 증발 온도/냉매 | -20℃~10℃/R404A | ||||||||||||
| 전력(V-Ph-Hz) | 380~420/3/50 | ||||||||||||
| 압축기 | 유형 | 에머슨 스크롤 압축기 | |||||||||||
| 용량(P) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 20 | |
| 모델 | ZB15KQE-TFD | ZB21KQE-TFD | ZB29KQE-TFD | ZB38KQE-TFD | ZB45KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB95KQE-TFD | ZB114KQE-TFD | ZB130KQE-TFD | |
| 콘덴서 블레이드 및 모터 매개변수 | 브랜드 | 오리엔트 | 하이레 | ||||||||||
| 번호 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 전력(와트) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| 팬 사양 | 480X153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| 풍량(m3/h) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| 콘덴서 구리 사양 | 내부 스레드 | ||||||||||||
| 응축면적(m²) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| 콘덴서 동관 | Φ9(25×21.65) | Φ7(25×21.65) | Φ9(25×21.65) | Φ7(25×21.65) | Φ9(25×21.65) | Φ7(21×18.19) | Φ9(21×18.19) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | |
| 저수지 용적(L) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| 글로브 밸브 및 용접 동관 사양 | 6 12 스레드 연결 | 10 16 스레드 연결 port | 12 19 스레드 연결 port | 16 28 용접 연결 포트 | 16 28 용접 연결 포트 | 19 35 용접 연결 포트 | 19 42 용접 연결 | ||||||
| 냉장보관시 권장되는 냉장보관량 0~-18C(m3)의 온도 범위 | 10~15 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| 냉각능력 | 증발 온도 | 테스트 조건: 환기 온도 20℃, 과냉각도 OK; 응축온도 40℃ | |||||||||||
| -20℃ | 2470 | 3810 | 5170 | 6520 | 7630 | 9710 | 13300 | 9710 | 13300 | 16050 | 18850 | 21100 | |
| -15℃ | 3080 | 4660 | 6320 | 7970 | 9340 | 12200 | 16400 | 12200 | 16400 | 20200 | 23700 | 26000 | |
| -10℃ | 3780 | 5650 | 7660 | 9660 | 11300 | 14900 | 19900 | 14900 | 19900 | 24600 | 29100 | 31500 | |
| -5℃ | 4570 | 6780 | 9200 | 11600 | 13600 | 17950 | 23900 | 17950 | 23900 | 29400 | 35100 | 37800 | |
| 0℃ | 5480 | 8090 | 10950 | 13850 | 16200 | 21400 | 28500 | 21400 | 28500 | 34900 | 42000 | 45000 | |
| 10℃ | 7680 | 11250 | 15300 | 19300 | 22600 | 29800 | 39500 | 29800 | 39500 | 48500 | 58500 | 62600 | |
| 제품규격 : 가로×가로×높이(mm) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| 포장 크기: 길이×너비×높이(mm) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120x450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1830X1200X1390 | |
| 설치길이×폭(mm) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| 소음dB(A) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| 순중량(kg) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | | | / | / | / | |
| 총중량(kg) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| 조절 장치 | 열팽창 밸브(사용자 제공) | ||||||||||||
| 열팽창 밸브 모델 사용을 권장합니다. | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| 권장 공냉식 모델 | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| 참고: 장치 설치의 냉각 효과를 보장하려면 공기 냉각기보다 작지 않은 사양의 구리 파이프를 사용하는 것이 좋습니다. 응축 장치 연결 시 가변 직경의 구리 파이프를 사용할 수 있습니다! | |||||||||||||
| 유닛 모델 | AOSZFA-2HP | AOSZFA-3HP | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| 응축공기출구형 | 측면 공기 배출구 | 상단 공기 배출구 | |||||||||||
| 증발 온도/냉매 | -40℃~0℃/R404A | ||||||||||||
| 전력(V-Ph-Hz) | 380~420/3/50 | ||||||||||||
| 압축기 | 유형 | 에머슨 스크롤 압축기 | |||||||||||
| 용량(P) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| 모델 | ZF06KQE-TFD | ZF09KQE-TFD | ZF13KQE-TFD | ZF15KQE-TFD | ZF18KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF41KQE-TFD | ZF49KQE-TFD | ZF54KQE-TFD | |
| 콘덴서 블레이드 및 모터 매개변수 | 브랜드 | 오리엔트 | 하이레 | ||||||||||
| 번호 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 전력(와트) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| 팬 사양 | 480×153 | 500×148 | 500×148 | 500×148 | 500X148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| 용량(m³/h) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| 콘덴서 구리 사양 | 내부 스레드 | ||||||||||||
| 응축면적(m²) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| 콘덴서 동관 | Φ9(25×21.65) | Φ7(25×21.65) | Φ9(25×21.65) | Φ7(25×21.65) | Φ9(25×21.65) | Φ7(21×18.19) | Φ9(21×18.19) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | |
| 저수지 용적(L) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| 글로브 밸브 및 용접 동관 사양 | 6 12 스레드 연결 포트 | 10 16 나사형 연결 포트 | 12 19 나사형 연결 포트 | 16 28 용접접속구 | 16 28 용접접속구 | 19 35 용접접속구 | |||||||
| 냉장보관시 권장되는 냉장보관량 0~-18C(m3)의 온도 범위 | 10~15 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 150~300 | |
| 냉각능력(W) | 증발 온도 | 테스트 조건: 복귀 공기 온도 20℃, 과냉각도 0K, 응축 온도 40℃ | |||||||||||
| -40℃ | 1160 | 1560 | 2240 | 2730 | 3370 | 4190 | 5430 | 4190 | 5430 | 6880 | 8270 | 9070 | |
| -30℃ | 1820 | 2470 | 3570 | 4390 | 5300 | 6580 | 8750 | 6580 | 8750 | 10900 | 13050 | 14300 | |
| -20℃ | 2720 | 3690 | 5400 | 6630 | 7890 | 9980 | 13100 | 9980 | 13100 | 16100 | 19550 | 21400 | |
| -10℃ | 3940 | 5360 | 7850 | 9670 | 11450 | 14200 | 19000 | 14200 | 19000 | 23200 | / | / | |
| -5℃ | 4700 | 6390 | 9350 | 11550 | 13700 | 16600 | 22600 | 16600 | 22600 | 27700 | / | / | |
| 0℃ | 5570 | 7580 | 11050 | 13700 | 16300 | / | / | / | / | / | / | / | |
| 제품규격 : 가로×가로×높이(mm) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×102 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| 포장 크기: 길이×너비×높이(mm) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120×450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1645X1015X1290 | |
| 설치길이×폭(mm) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x855 | |
| 소음dB(A) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| 순중량(kg) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| 총중량(kg) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| 조절 장치 | 열팽창 밸브(사용자 제공) | ||||||||||||
| 열팽창 밸브 모델 사용을 권장합니다. | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| 권장 공냉식 모델 | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| 참고: 장치 설치의 냉각 효과를 보장하려면 공기 냉각기보다 작지 않은 사양의 구리 파이프를 사용하는 것이 좋습니다. 응축 장치 연결 시 가변 직경의 구리 파이프를 사용할 수 있습니다! | |||||||||||||
| 유닛 모델 | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18HP | |
| 응축공기출구형 | 측면 공기 배출구 | 상단 공기 배출구 | |||||||||
| 증발 온도/냉매 | -40℃~-5℃/R404A | ||||||||||
| 전력(V-Ph-Hz) | 380~420/3/50 | ||||||||||
| 압축기 | 유형 | 에머슨 스크롤 압축기 | |||||||||
| 용량(P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| 모델 | ZFI20KQE-TFD | ZFI23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| 콘덴서 블레이드 및 모터 매개변수 | 브랜드 | 오리엔트 | 하이레 | ||||||||
| 번호 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 전력(와트) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| 팬 사양 | 500×148 | 500×148 | 500×148 | 500×148 | 500X148 | 450 | 500 | 500 | 550 | 600 | |
| 풍량(m3/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| 콘덴서 구리 사양 | 내부 스레드 | ||||||||||
| 응축면적(m²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| 콘덴서 동관 | Φ9(25×21.65) | Φ7(25×21.65) | Φ9(25×21.65) | Φ7(21×18.19) | Φ9(21×18.19) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | Φ9(25×21.65) | |
| 저수지 용적(L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| 글로브 밸브 및 용접 동관 사양 | 12 19 나사형 연결 포트 | 16 28 용접접속구 | 16 28 용접접속구 | 19 35 용접접속구 | 19 42 용접 연결 | ||||||
| 냉장보관시 권장되는 냉장보관량 temperature 0~-18C(m3) 범위 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| 냉각능력(W) | 증발 온도 | 테스트 조건: 복귀 공기 온도 20℃, 과냉각도 0K, 응축 온도 40℃ | |||||||||
| -40℃ | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30℃ | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20℃ | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10℃ | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5℃ | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0℃ | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| 제품 크기: 길이 × 폭 × 높이(mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| 포장 크기: 길이×너비×높이(mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645X900X1170 | 1645×1015×1290 | 1830×1200×1390 | |
| 설치길이×폭(mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| 소음dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| 순중량(kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| 총중량(kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| 조절 장치 | 열팽창밸브(사용자 제공) | ||||||||||
| 열팽창 밸브 모델 사용을 권장합니다. | TES26# | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| 권장 공냉식 모델 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| 참고: 장치 설치의 냉각 효과를 보장하려면 공기 냉각기보다 작지 않은 사양의 구리 파이프를 사용하는 것이 좋습니다. 콘덴싱 유닛 연결 시 가변 직경의 구리 파이프를 사용할 수 있습니다! | |||||||||||
