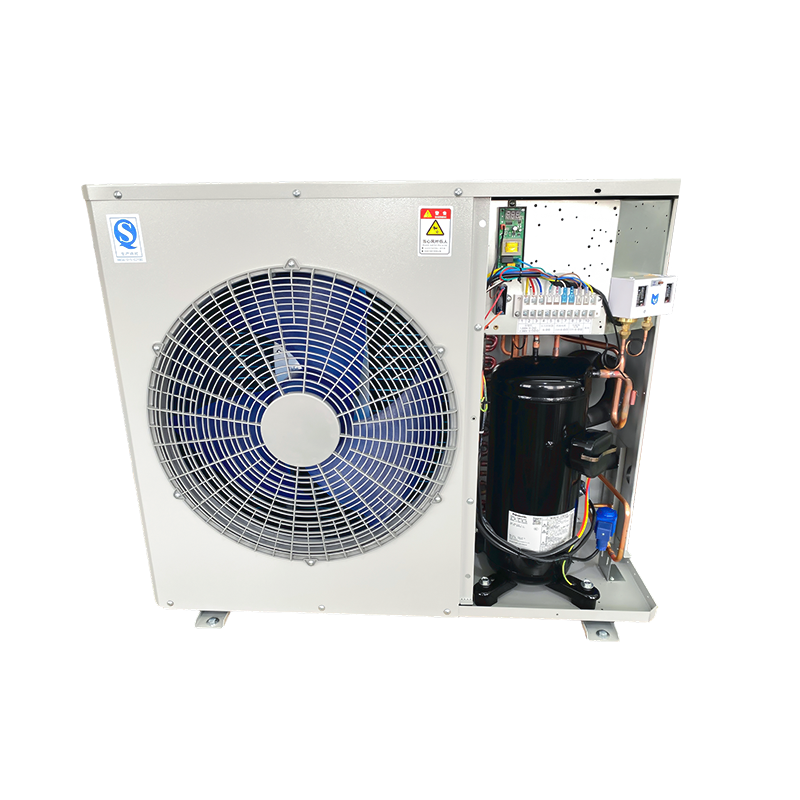

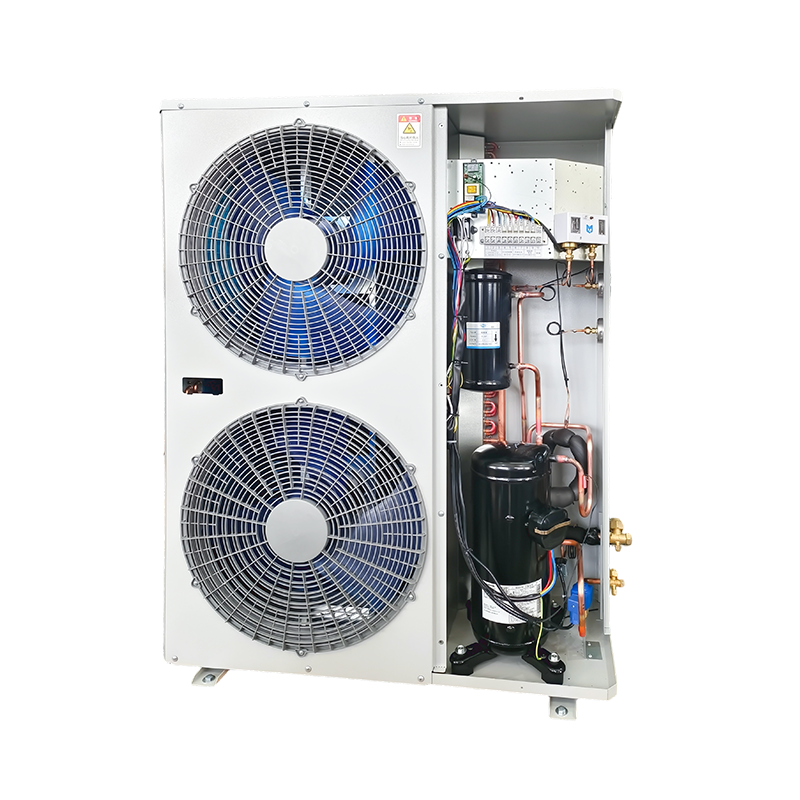

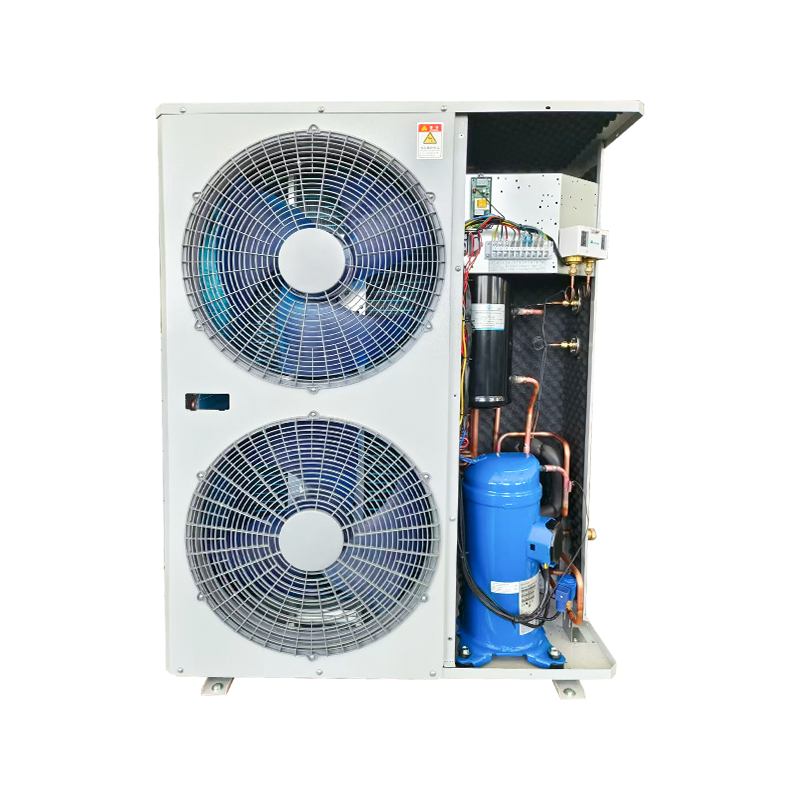

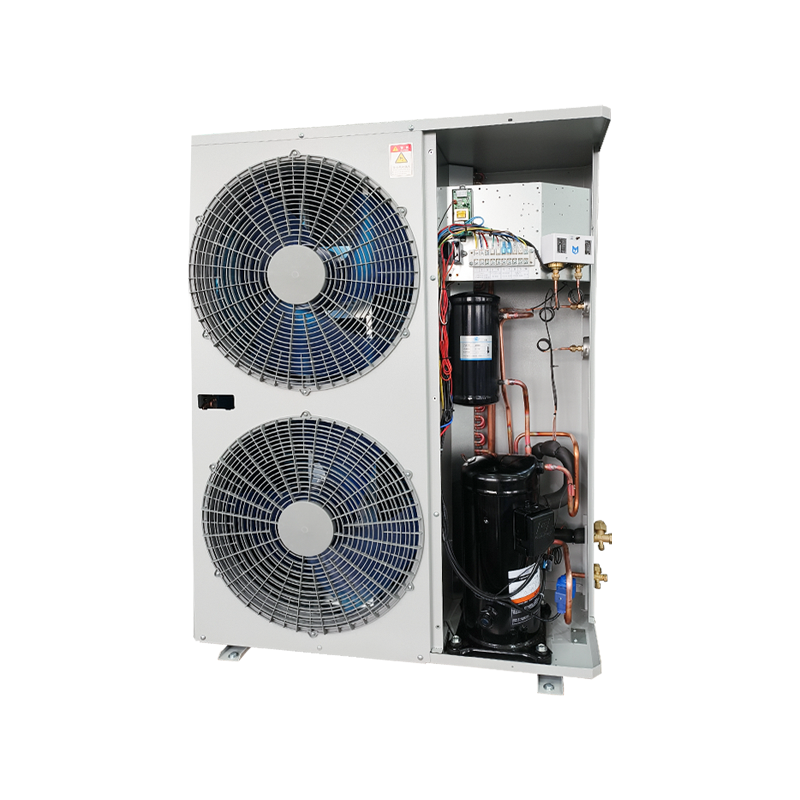

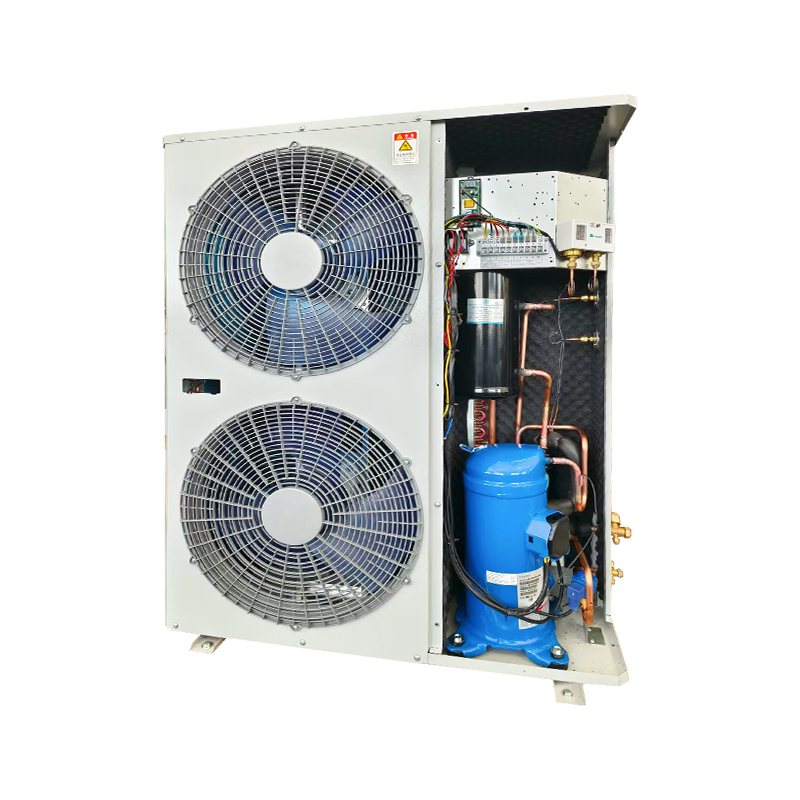

측면 공기 배출구 응축 장치(Panasonic 압축기 사용) 3-12HP

신뢰할 수 있는 Panasonic 스크롤 압축기가 장착된 측면 공기 배출구 응축 장치(Panasonic 압축기 사용) 3-12HP는 광범위한 냉동 요구 사항을 충족하도록 설계된 효율적이고 내구성이 뛰어난 솔루션입니다. 3HP부터 12HP까지의 용량을 갖춘 이 장치는 상업용 냉장실부터 식품 보존 및 가공 시설에 이르기까지 다양한 규모의 프로젝트에 탁월한 유연성을 제공합니다. 측면 공기 배출구 설계로 공기 흐름이 개선되고 방열 성능이 향상되며 제한된 공간에 보다 편리하게 설치할 수 있습니다. Panasonic의 고급 스크롤 기술로 제작된 이 제품은 안정적인 작동, 소음 감소, 높은 에너지 효율성을 제공하여 비용 절감과 긴 서비스 수명을 보장합니다. 이 장치는 다양한 온도 범위를 지원합니다. -30~5℃(중저온 보관에 이상적), -15~10℃(신선 보관, 디스플레이 냉장 및 일반 냉각 응용 분야에 완벽하게 적합). 컴팩트한 구조, 견고한 구조, 사용자 친화적인 디자인으로 유지 관리가 쉽고 일관된 성능을 제공합니다. 고객은 이 장치를 통해 강력한 냉각 용량, 에너지 절약 성능 및 까다로운 조건에서도 안정적인 작동을 기대할 수 있습니다. 슈퍼마켓, 식품 생산, 냉장 유통 물류 또는 다양한 규모의 냉장 프로젝트에 적용되는 Panasonic 스크롤 압축기가 장착된 측면 배기구 응축 장치는 신뢰할 수 있는 결과를 제공하므로 효율성, 내구성 및 장기적인 성능을 추구하는 기업에 스마트하고 가치 있는 선택이 됩니다.

유닛 모델		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
응축공기출구형		측면 공기 배출구							상단 공기 배출구
증발 온도/냉매		-30℃~5℃ /R22
전력(V-Ph-Hz)		50Hz,220V		50Hz,380V
압축기	유형	Panasonic 스크롤 압축기
	용량(P)	3	4	3	4	5	6	8	10	12
	모델	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
콘덴서 블레이드 및 모터 매개변수	브랜드	오리엔트							하이레
	번호	1	1	1	1	2	2	2	2	2
	전력(와트)	130	130	130	130	130	130	130	2×420	2×420
	팬 사양	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	풍량(m3/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
콘덴서 구리 사양		내부 스레드
응축면적(m²)		30	40	30	40	50	60	80	100	200
콘덴서 동관		Φ7(25×21.65)	Φ9(25×21.65)	Φ7(25×21.65)	Φ9(25×21.65)	Φ7(25×21.65)	Φ9(25×21.65)	Φ7(21×18.19)	Φ9(25×21.65)	Φ9(25×21.65)
저장소 용량(L)		5	5	5	5	8	8	10	10	12
글로브 밸브 및 용접 동관 사양		10 16 나사형 연결 포트		10 16 나사형 연결 포트		12 19 나사형 연결 포트		16 28 용접접속구
냉장보관시 권장되는 냉장보관량 0~-18C(m3의 온도 범위		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
냉각능력(W)	증발 온도	테스트 조건: 환기 온도 20℃, 과냉각도 OK; 응축온도 40℃
	-30℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
제품 크기: 길이 × 너비 × 높이(mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
포장 크기: 길이×너비×높이(mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
설치길이×폭(mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
소음dB(A)		51	51	51	51	53	53	56	56	59
순중량(kg)		71	75	71	75	90	99	122	/	/
총중량(kg)		78	82	78	82	97	106	130	/	/
조절 장치		열팽창밸브(사용자 제공)
열팽창 밸브 모델 사용을 권장합니다.		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
권장 공냉식 모델		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
참고: 장치 설치의 냉각 효과를 보장하려면 공기 냉각기보다 작지 않은 사양의 구리 파이프를 사용하는 것이 좋습니다. 응축 장치에 연결할 때 가변 직경 구리 파이프를 사용할 수 있습니다!

유닛 모델		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
응축공기출구형		측면 공기 배출구							상단 공기 배출구
증발 온도/냉매		-15℃~10℃ /R22
전력(V-Ph-Hz)		50Hz,220V		50Hz,380V
압축기	유형	Panasonic 스크롤 압축기
	용량(P)	3	4	3	4	5	6	8	10	12
	모델	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
콘덴서 블레이드 및 모터 매개변수	브랜드	오리엔트							하이레
	번호	1	1	1	1	2	2	2	2	2
	전력(와트)	130	130	130	130	130	130	130	2×420	2×420
	팬 사양	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	용량(m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
콘덴서 구리 사양		내부 스레드
응축면적(m²)		30	40	30	40	50	60	80	100	200
콘덴서 동관		Φ7(25×21.65)	Φ9(25×21.65)	Φ7(25×21.65)	Φ9(25×21.65)	Φ7(25×21.65)	Φ9(25×21.65)	Φ7(21×18.19)	Φ9(25×21.65)	Φ9(25×21.65)
저수지 용적(L)		5	5	5	5	8	8	10	10	12
글로브 밸브 및 용접 동관 사양		10 16 나사형 연결 포트		10 16 나사산 연결 포트		12 19 나사형 연결 포트		16 28 용접접속구
냉장보관시 권장되는 냉장보관량 0~18C(m3)의 온도 범위		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
냉각능력(W)	증발 온도	테스트 조건: 환기 온도 20℃, 과냉각도 OK; 응축온도 40℃
	-15℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
제품 크기: 길이 × 폭 × 높이(mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
제품 크기: 길이 × 폭 × 높이(mm)		1120x450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
포장 크기: 길이×너비×높이(mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
설치길이×폭(mm)		51	51	51	51	53	53	56	56	59
순중량(kg)		71	75	71	75	90	99	122	/	/
총중량(kg)		78	82	78	82	97	106	130	/	/
조절 장치		열팽창밸브(사용자 제공)
열팽창 밸브 모델 사용을 권장합니다.		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
권장 공냉식 모델		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
참고: 장치 설치의 냉각 효과를 보장하려면 공기 냉각기보다 작지 않은 사양의 구리 파이프를 사용하는 것이 좋습니다. 응축 장치에 연결할 때 가변 직경 구리 파이프를 사용할 수 있습니다!
