오전 2시 30분, 600m² 냉동식품 냉장실의 압축기 모터가 열 과부하로 인해 작동합니다. 유지 관리 계약자가 도착할 때쯤에는 실내 온도가 -22°C에서 -8°C로 올랐고 완제품의 여러 팔레트가 위험에 처했으며 서비스 청구서는 응축 장치 자체의 가격보다 높습니다. 고장은 갑작스러운 것이 아니었습니다. 모터는 몇 주 동안 정상 기준보다 더 뜨거워졌고 베어링 하우징의 진동 속도는 계속해서 위쪽으로 표류했습니다. 어느 누구도 두 매개변수를 모니터링하지 않았습니다.
모터 상태 모니터링은 이러한 시퀀스를 정확하게 방지하기 위해 존재합니다. 이는 전기 모터가 작동하는 동안 작동 상태를 측정하고, 마모의 조기 징후를 인식하고, 사소한 결함이 치명적인 결함이 되기 전에 개입하는 관행입니다. 슈퍼마켓 냉장실, 냉동식품 창고, 식품 가공 공장 등 응축 장치에 의존하는 모든 시설의 경우 오전 3시에 긴급 교체를 하는 것과 계획된 저렴한 수리 사이의 차이가 있습니다.
이 가이드에서는 모터 상태 모니터링이 실제로 측정하는 내용, 응축 장치 모터에 특별한 주의를 기울여야 하는 이유, 이미 모니터링을 지원하는 장비를 구입할 때 찾아야 할 사항에 대해 설명합니다.
모터 상태 모니터링이 실제로 측정하는 것
모터 상태 모니터링은 단일 판독이 아니며 유용한 엔터프라이즈 플랫폼이 필요하지 않습니다. 이는 모터가 정상 기준인 온도, 진동 및 전기적 신호에서 얼마나 멀리 떨어져 있는지를 함께 설명하는 작은 물리량 세트입니다. 관찰된 모터는 무시된 모터보다 훨씬 더 잘 작동합니다.
권선 온도 - 절연 응력의 가장 초기 징후
권선 온도는 냉동 용도의 모터에 대해 가장 유용한 단일 매개변수입니다. 왜냐하면 대부분의 모터 고장은 절연 파괴로 시작되기 때문입니다. 클래스 F 절연 모터는 최대 핫스팟 온도 155°C에 맞게 설계되었지만 약 130°C 이상에서 연속 작동하면 노화가 상당히 가속화됩니다. 모터 엔지니어링의 일반적인 규칙은 설계 권선 온도보다 10°C 높아질 때마다 남은 절연 수명이 절반으로 줄어든다는 것입니다. 기준선보다 20°C 더 높은 온도에서 작동하는 모터는 과부하 릴레이를 트립하지 않더라도 몇 년 전에 고장이 납니다. 고정자 권선에 내장된 센서는 이 데이터를 캡처하는 가장 안정적인 방법입니다. 소형 모터의 경우 모터 하우징을 정기적으로 적외선으로 스캔하는 것이 전혀 측정하지 않는 것보다 훨씬 낫습니다.
진동 - 기계식 조기 경보 시스템
산업 고장 조사에서는 지속적으로 베어링 결함을 모터 고장 목록의 최상위에 올리며, 진동은 베어링 마모의 가장 먼저 측정할 수 있는 증상입니다. 실제 측정 기준은 ISO 10816-3의 심각도 영역에 대해 평가된 초당 밀리미터(rms) 단위의 진동 속도입니다. 절대값도 중요하지만 추세가 더 중요합니다. 6개월에 걸쳐 1.5mm/s rms에서 3.5mm/s rms로 점진적으로 상승하는 모터는 단일 판독값으로 경보가 발생하지 않더라도 오류가 발생하는 것입니다. 영구적으로 장착된 가속도계를 사용하면 지속적인 모니터링이 가능합니다. 월간 경로의 휴대용 진동 측정기는 대부분의 냉장 보관 작업에 완벽하게 적합한 시작점입니다.
전기적 특성 - 현재 파형이 나타내는 것
모터 전류 특성 분석(MCSA)은 전류 파형을 사용하여 온도와 진동으로 확인할 수 없는 결함을 감지합니다. 회전자 바 파손, 회전자 편심 및 부하 외란은 각각 모터 전류에 특징적인 주파수 패턴을 남깁니다. 3상 공급 장치에서는 위상 간의 전류 불균형이 그 자체로 중요한 지표입니다. NEMA MG-1은 전압 불균형을 1% 미만으로 유지할 것을 권장합니다. 작은 전압 불균형이 불균형적으로 높은 전류 불균형과 추가적인 발열을 일으키기 때문입니다. 상간 전류 차이가 지속적으로 2~3%를 초과하면 공급 장치, 연결 또는 모터 자체에 대한 조사가 시작되어야 합니다.
| 매개변수 | 감지되는 일반적인 결함 | 일반적인 경고 임계값 | 실제 측정 방법 |
|---|---|---|---|
| 권선 온도 | 절연체 노화, 과부하, 냉각 차단 | 클래스 F 절연의 경우 130°C 이상에서 유지됨 | 내장형 RTD 또는 서미스터 |
| 진동 속도 | 베어링 마모, 불균형, 정렬 불량 | 상승 추세; ISO 10816-3 영역에 대해 확인 | 가속도계 또는 휴대용 진동 펜 |
| 3상 모터 전류 | 로터 결함, 부하 변화, 위상 손실 | 2~3% 이상의 상간 전류 불균형 | 클램프 미터 또는 컨트롤러 모니터링 데이터 |
| 공급 전압 | 위상 손실, 소형 배선, 접촉 불량 | 1% 이상의 전압 불균형(NEMA MG-1) | 멀티미터 또는 전력 품질 분석기 |
| 베어링 온도 | 윤활유 손실, 과부하, 정렬 불량 | 기준선 대비 급격한 상승 | RTD 또는 적외선 온도계 |
응축 장치 모터에 특별한 주의를 기울여야 하는 이유
상업용 냉장고에서 모터는 결코 단순한 모터가 아닙니다. 압축기 모터는 냉매 회로의 핵심입니다. 그 실패는 단순히 기계를 멈추는 것이 아닙니다. 냉매를 방출하고, 분해 생성물로 충전물을 오염시키며, 모터 교체 비용보다 훨씬 적은 청소 및 수리 비용이 발생합니다. 응축기 팬 모터는 먼지가 쌓이고 주위 온도가 높기 때문에 압축기가 펌핑해야 하는 압력이 직접적으로 높아지는 실외나 뜨거운 공장실에서 작동합니다. 증발기 팬 모터는 저온으로 인해 모터 하우징이 시원하게 유지되는 동안에도 결빙 및 응결로 인해 전기 권선이 위협받는 춥고 습한 환경에서 작동합니다. 결론은 간단합니다. 응축 장치에 연결된 모터는 대부분의 산업용 모터보다 더 가혹한 듀티 사이클에서 작동하므로 여기에서는 상태 모니터링이 다른 곳보다 더 빠르게 그 가치를 발휘합니다.
압축기 모터 — 무시하기 가장 비싼 모터
압축기는 냉장 보관 설비에서 가장 큰 전기 부하이며, 압축기 고장으로 인해 가동 중단 시간이 가장 길어집니다. 마모된 베어링이나 성능이 저하된 권선은 온도 컨트롤러를 통해 자체적으로 나타나지 않습니다. 처음에는 전류 상승, 권선 온도 상승 또는 천천히 변화하는 진동 신호로 나타납니다. 이러한 수량을 모니터링하면 자정 긴급 통화 대신 며칠 또는 몇 주 전에 사전 경고를 받을 수 있습니다.
콘덴서 팬 모터 — 조용한 1차 방어선
콘덴서 팬 모터는 작고 저렴하며 자주 무시됩니다. 그러나 팬 속도가 느려지거나 정지하면 응축기 압력이 상승하고 압축기 전류가 상승하며 압축기 모터가 과열되기 시작합니다. 전류와 진동을 관찰하는 팬 모터는 훨씬 더 비싼 압축기에 대해 간접적이지만 매우 효과적인 보호 기능을 제공합니다. 이곳은 또한 중저온 공냉식 응축 장치 잘 설계된 공기 흐름 경로는 그 자체로 가치가 있습니다. 좋은 응축기 공기 흐름은 팬 모터와 압축기 모터를 모두 더 시원하게 유지합니다.
중저온 공기 냉각 응축 장치 공급 업체, 맞춤형 회사 Aosheng은 매체에서 저온까지의 공기 냉각 응축 장치를 판매하며, 우리는 맞춤형 매체에서 저온까지의 공기 냉각 응축 장치입니다... 제품보기 → 증발기 팬 모터 - 최악의 환경에서 작동하는 모터
증발기 팬은 공기는 차갑지만 습기, 서리, 얼음이 끊임없이 위협이 되는 냉장실 내부에서 작동합니다. 베어링 그리스는 저온에서 두꺼워지고 결로 현상이 터미널 박스에 스며들 수 있습니다. -18°C로 제한적으로 지정된 팬 모터는 더 높은 전류를 소비하고 설계 지점보다 더 뜨겁게 작동합니다. 팬 고장으로 인해 밤새 제상 및 교체 작업이 발생하기 전에 전류를 모니터링하고 진동을 확인하여 이러한 문제를 포착합니다.
모니터링을 염두에 두고 응축 장치를 구입할 때 찾아야 할 사항
대부분의 상태 모니터링 문제는 센서를 설치한 날이 아니라 응축 장치를 구입한 날 결정됩니다. 부품 품질, 컨트롤러 기능 및 공기 흐름 설계에 따라 장치의 수명 동안 모터 상태를 얼마나 관찰하고 예측할 수 있는지가 결정됩니다.
구성요소 품질 및 컨트롤러 인텔리전스
압축기와 팬 모터부터 시작하십시오. Copeland나 Panasonic과 같은 유명 브랜드의 잘 문서화된 압축기로 제작된 장치는 고장 모드를 잘 이해하고 예비 부품을 널리 사용할 수 있기 때문에 향후 진단을 더 쉽게 만듭니다. 공장에서 전체 공정을 검사하면 나중에 모터 과부하로 나타나는 숨겨진 결함이 있는 새 장치가 배송될 가능성이 줄어듭니다.
다음으로 컨트롤러를 검사합니다. 지능형 응축 장치는 작동 전류, 방전 온도, 팬 상태, 경보 내역 등 작동 데이터를 기록합니다. 이는 상태 모니터링 프로그램에 필요한 데이터입니다. AUSSN의 AI 가변 주파수 온도 조절 뜨거운 불소 장치 한 단계 더 나아갑니다. 고정된 듀티 사이클을 실행하는 대신 실시간 부하에 반응하여 압축기와 팬 속도를 조정하여 우선 모터 절연체와 베어링을 노화시키는 열 및 기계적 순환을 줄입니다.
Ai 가변 주파수 온도 조절 가변 주파수 열불소 유닛 S Aosheng은 Ai 가변 주파수 온도 조절 가변 주파수 핫 불소 장치를 판매하고 있으며, 우리는 맞춤형 Ai 가변 주파수 온도 제어 장치입니다. 제품보기 → 공기 흐름, 인클로저 및 설치 계획
마지막으로 공기 흐름과 인클로저 레이아웃을 고려하십시오. 뜨거운 공기가 재순환되는 좁은 공간에 설치된 동일한 응축 장치는 통풍이 잘 되는 장치보다 모터를 10~15°C 더 뜨겁게 유지하며, 이러한 차이는 모터 수명을 직접적으로 단축시킵니다. 다음에 대해 더 자세히 읽을 수 있습니다. 지능형 응축 장치 설계가 냉동 기술을 어떻게 향상시키는가 업계 노트에 나와 있습니다.
냉장 보관 및 상업용 냉장을 위한 실용적인 모터 상태 모니터링 계획
시작하는 데 복잡한 엔터프라이즈 소프트웨어가 필요하지 않습니다. 기본 기기를 사용한 작고 일관된 루틴이 대부분의 이점을 포착하며, 컨트롤러가 내장된 지능형 응축 장치는 이미 데이터의 일부를 무료로 제공합니다.
- 각 모터를 시운전하거나 수리한 후 기준선을 설정하십시오. 시스템이 정상적으로 작동하는 동안 진동, 작동 전류, 권선 온도 및 작동 압력을 기록합니다.
- 유사한 부하 조건 하에서 고정된 일정에 따라 측정을 반복합니다. 대부분의 냉장 보관 장소에서는 월별, 활용도가 낮은 시설에서는 분기별로 측정을 반복하여 판독값을 비교할 수 있도록 합니다.
- 판독값을 기록하고 이를 절대 임계값 및 이전 추세와 비교합니다. 기준선에서 20~30% 변경하는 것이 단일 판독값이 경보 한계를 초과하는 것보다 더 의미 있는 경우가 많습니다.
- 지능형 응축 장치의 컨트롤러 데이터를 지속적인 보완으로 사용하십시오. 작동 시간, 시간당 시작, 고온 경보 및 현재 이력은 모두 동일한 결론을 제공합니다.
- 모니터링을 계획된 유지 관리와 연결합니다. 모터가 새 벨트, 청소된 코일 또는 새 윤활유를 받으면 프로그램이 재구성된 상태의 상태를 추적할 수 있도록 새 기준선을 시작합니다.

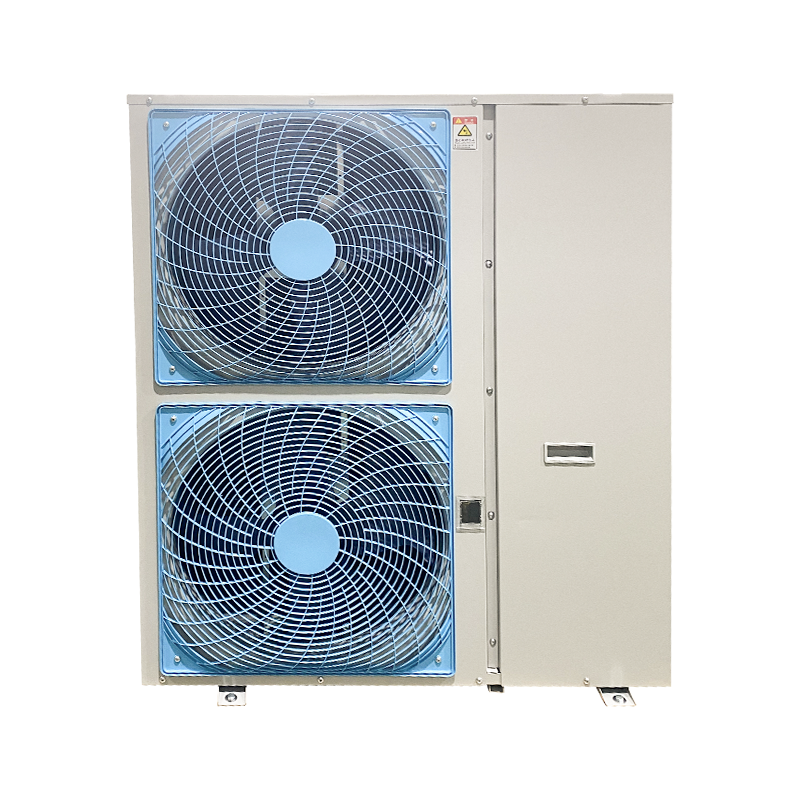

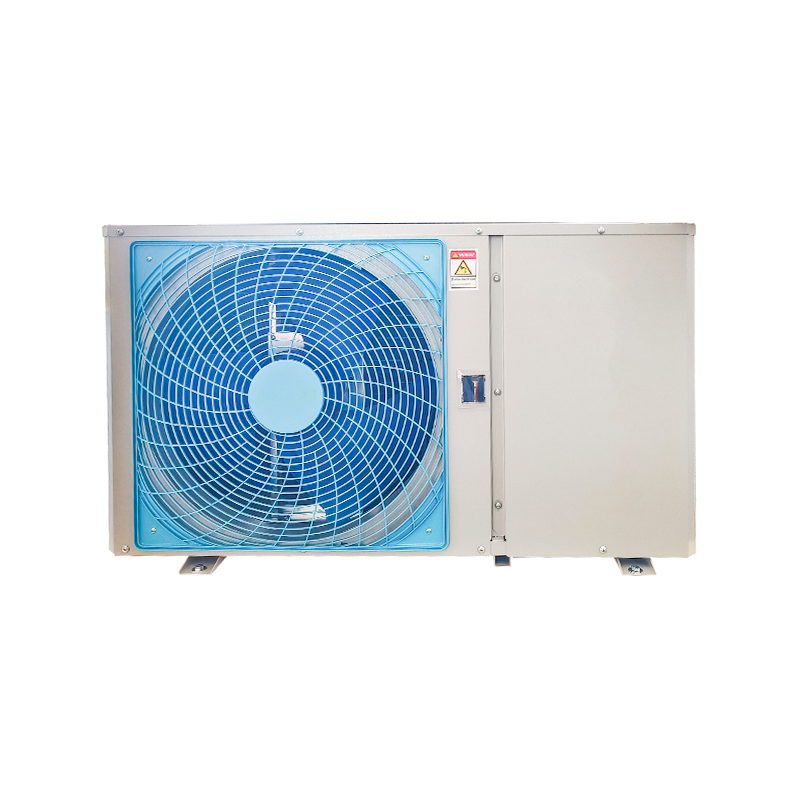

소규모 냉장실의 경우 계측만큼이나 설치가 중요합니다. 작고 조용한 측면 공기 배출구 응축 장치 솔루션 공기 흐름 경로와 여유 공간이 더 간단하고 저소음 설계가 점유 구역 근처 공간에 적합하기 때문에 실용적인 선택인 경우가 많습니다.
완전한 접근 방식은 모니터링을 냉동 시스템의 나머지 부분에도 연결합니다. 상업용 냉장 보관을 위한 원스톱 냉동 솔루션 , 장비 선택, 설치 및 판매 후 지원을 포괄하므로 동일한 운영 철학에 따라 모든 모터를 루프 내에서 더욱 쉽게 유지할 수 있습니다.
모니터링 부담을 줄이는 장비 선택
최고의 모니터링 전략은 애초에 결함이 발생하는 것을 방지하는 것입니다. 두 가지 장비 수준 결정은 상업용 냉동기의 모터 신뢰성에 큰 영향을 미칩니다.
장치를 실제 온도 의무에 맞추십시오.
냉동고 작업용으로 설계된 응축 장치는 올바른 압축기 용량, 응축기 공기 흐름 및 낮은 증발 온도에 대한 팽창 밸브 호환성을 갖추고 있습니다. 낮은 온도에서 경계선 장치를 연속적으로 작동하면 모터가 더 높은 압축비와 높은 권선 온도에서 작동하게 됩니다. 이는 모니터링에서 나중에 비정상으로 표시되는 것과 정확히 같은 조건입니다.
모노블록 설계로 부품 수 감소
중소형 냉장실의 경우 모노블록 설계로 현장에 설치되는 모터 수가 줄어듭니다. 에이 상단 장착형 모노블록 응축 장치 공장에서 조립된 패키지로 천장이나 벽을 통해 장착되므로 긴 냉매 라인과 여러 현장 팬 모터가 필요하지 않습니다. 부품 수가 적다는 것은 모니터링할 모터 수가 적다는 것을 의미하며, 공장에서 밀봉된 냉매 충진제는 시스템 오류의 주요 원인을 제거합니다.
상단 장착형 모노블록 공급업체, 맞춤형 회사 - Changzhou Aosheng Refrigeratio Aosheng 공급 상단 장착형 모노 블록 판매, 우리는 중국의 맞춤형 상단 장착형 모노 블록 공급 업체 및 회사입니다. 제품보기 → 모터 상태 모니터링은 복잡할 필요도 없고, 비용이 많이 들 필요도 없습니다. 온도 판독값, 진동 추세 및 전류 비교를 통해 비상 사태가 발생하기 전에 대부분의 모터 고장을 포착할 수 있습니다. 구성 요소 품질, 컨트롤러 지능, 공기 흐름 설계, 실제 작업에 맞는 장비 등 나머지 변수는 응축 장치를 선택할 때 결정됩니다. 관찰하기 쉽고 시원하게 작동하도록 설계된 장비를 선택하고 지속적으로 모니터링하면 오전 3시의 정전은 피할 수 없는 사건이 아닌 피할 수 있는 사건이 됩니다.
